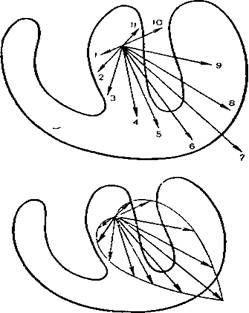

Рисунок 8. Моментальные векторы ЭДС единого сердечного диполя во время деполяризации желудочков и средний результирующий вектор возбуждения желудочков .

Устанавливая электроды на поверхности тела, мы сможем зарегистрировать на ЭКГ изменения электрического поля сердца во время деполяризации и реполяризации миокарда, обусловленные изменениями величины и ориентации сердечного диполя на протяжении всего возбуждения сердца.

Рассмотрим процесс формирования ЭКГ, зарегистрированный с помощью поверхностных электродов, применяемых в клинической электрокардиографии. Допустим, что на поверхности тела установлены электроды двух отведений (рисунок 9). Ось одного отведения расположена горизонтально (обозначим его I), ось другого отведения идет под углом к горизонтали, как это видно на рисунке (обозначим это отведение III).

Деполяризация предсердий. В норме волна возбуждения распространяется по предсердиям сверху вниз от области СА-узла к верхней границе АВ-узла. Вначале возбуждается правое предсердие. Деполяризация предсердий регистрируется на ЭКГ в виде зубца Р

Рисунок 9. Формирование зубца Р ЭКГ при деполяризации предсердий.

Первый момент вектор деполяризации правого предсердия (P1) направлен вниз и слегка влево, а второй моментальный вектор деполяризации преимущественно левого предсердия (Р2) - влево. В отведении I проекции Pi и Р2 на ось этого отведения ориентированы в сторону положительного полюса отведения. Поэтому на ЭКГ получим положительное отклонение - положительный зубец Р. В отведении III проекция PI ориентированна в сторону положительного электрода. В результате этого в отведении III фиксируется небольшое начальное положительное отклонение - начальная положительная фаза зубца Р. Небольшая по величине проекция второго моментального вектора на ось отведения III направлена в сторону отрицательного электрода, в связи с чем на ЭКГ может иногда регистрироваться вторая небольшая отрицательная фаза зубца Р, обусловленная конечным изолированным возбуждением левого предсердия.

Следует отметить, что процесс реполяризации предсердий обычно не находит отражения на ЭКГ, так как он наслаивается по времени на процесс деполяризации желудочков (комплекс QRS).

Из предсердий электрический импульс направляется в АВ-узел, где происходит медленное распространение волны возбуждения. Затем возбуждается пучок Гиса, ножки и ветви пучка Гиса и волокна Пуркинье. Величина разности потенциалов, возникающая в этот период в сердце, очень мала, так как возбуждается только атриовентрикулярная проводящая система. Поэтому на ЭКГ записывается изоэлектрический сегмент Р—Q(R).

Деполяризация желудочков. Процесс деполяризации миокарда желудочков на ЭКГ регистрируется в виде комплекса QRS. Для правильного понимания генеза различных зубцов комплекса QRS необходимо хорошо помнить нормальную последовательность охвата возбуждением миокарда желудочков. Обычно выделяют три последовательные фазы распространения возбуждения по желудочкам, каждой из которых соответствует свой суммарный моментный вектор.

Начальный моментный вектор соответствует 0,01-0,03 с QRS. Обозначим его как вектор 0,02 с. Процесс возбуждения желудочков начинается с деполяризации преимущественно левой части межжелудочковой перегородки в средней ее трети. Фронт возбуждения при этом движется направо и вперед. При этом положительный полюс единого сердечного диполя обращен к положительному электроду III отведения. В отведении III будет фиксироваться положительное отклонение — небольшой зубец г. Наоборот, этот вектор направлен к отрицательному электроду I отведения, и в отведении I мы получим отрицательное отклонение — небольшой зубец д. Небольшая амплитуда зубцов гид обусловлена тем, что разность потенциалов, возникающая при возбуждении межжелудочковой перегородки, невелика.
