В сердце одновременно (в каждый момент систолы) происходит возбуждение многих участков миокарда, причем направление векторов деполяризации и реполяризации в каждом из этих участков может быть различным и даже прямо противоположным. При этом электрокардиограф записывает некоторую суммарную, или результирующую, ЭДС сердца для данного момента возбуждения.
Суммарный моментный вектор сердца определяется как алгебраическая сумма всех векторов, его составляющих.
Теоретически можно представить себе три случая суммирования векторов и получения суммарного результирующего вектора:
1) если два вектора источника тока направлены в одну сторону и параллельны друг другу, то результирующий вектор представляет собой сумму векторов и направлен в ту же сторону;
2) если два вектора источников тока направлены в противоположные стороны, то результирующий вектор равен их разности и ориентирован в сторону большего вектора;
3) если два вектора источников тока направлены под углом друг к другу, то результирующий вектор (ЭДС) равен по величине и направлению диагонали параллелограмма, сторонами которого являются два вектора. При этом допускается, что оба вектора исходят из одной точки.
В заключение следует отметить, что существенное влияние на амплитуду электрокардиографических зубцов оказывает также расстояние от исследующего электрода до источника тока. Величина зубцов ЭКГ обратно пропорциональна квадрату расстояния от электрода до источника тока. Это означает, что чем дальше расположен электрод от источника тока, тем меньше амплитуда зубцов комплексов электрокардиограммы. Однако при удалении электродов более чем на 12 см от сердца дальнейшее изменение амплитуды зубцов оказывается ничтожным.
Формирование электрокардиограммы при распространении волны возбуждения по сердцу
Распространение волны деполяризации и реполяризации по сердцу является несравненно более сложным процессом, чем движение фронта возбуждения по одиночному мышечному волокну. Это объясняется тем, что в сердце одновременно функционирует большое число элементарных источников тока - сердечных диполей, каждый из которых обусловлен возбуждением отдельных миокардиальных волокон и отличается от других таких же диполей как по величине, так и по направлению. Однако, согласно дипольной концепции электрокардиографии, при определенных допущениях сердце можно условно рассматривать как один точечный источник тока — единый сердечный диполь, создающий в окружающем его объемном проводнике (теле) электрическое поле, которое и может быть зарегистрировано с помощью электродов, расположенных на поверхности тела. Вектор единого сердечного диполя представляет собой не что иное, как суммарный моментный вектор всех элементарных источников тока, существующих в данный момент.
Как видно в процессе возбуждения сердечной мышцы вектор единого сердечного диполя постоянно меняет свою величину и ориентацию, причем любому моменту распространения возбуждения по сердцу соответствует свой суммарный моментный вектор (1,2, ,8). Соединив стрелки последовательных моментных векторов, получим так называемую векторную петлю, очень наглядно графически отображающую ход возбуждения в сердечной мышце. Если теперь, согласно известному правилу, суммировать все отдельные моментные векторы, получим один средний результирующий вектор ЭДС сердца, отражающий среднее направление и величину ЭДС сердца в течение всего периода деполяризации желудочков. Эти понятия — моментный вектор и средний результирующий вектор ЭДС сердца — имеют большое практическое значение при описании различных изменений ЭКГ, в чем Вы сами вскоре сможете убедиться. Средний результирующий вектор деполяризации желудочков обозначается AQRs,. деполяризации предсердий - АР, а реполяризации желудочков - AT.
1. Моментный вектор единого сердечного диполя - это алгебраическая сумма всех векторов элементарных сердечных диполей, существующих в тот или иной момент распространения возбуждения по сердцу.

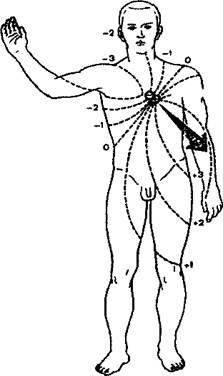

Рисунок 7. Электрическое поле единого сердечного диполя через 0,04 с после начала возбуждения желудочков.
2. Средний результирующий вектор отражает среднюю величину и ориентацию ЭДС сердца в течение всего периода распространения волны возбуждения или реполяризации по соответствующим отделам сердца (А QRS,AP,AT).
В норме средний результирующий вектор деполяризации желудочков ориентирован влево вниз под углом 30-70° к горизонтали, проведенной через электрический центр сердечного диполя. Это примерно соответствует ориентации анатомической оси сердца, поэтому пространственное расположение двух полюсов единого сердечного диполя во время возбуждения желудочков таково, что положительный полюс диполя обращен к верхушке, а отрицательный - к основанию сердца. Вследствие этого изопотенциальные линии с положительным потенциалом на протяжении почти всего периода возбуждения располагаются в основном в левой и нижней части тела, а отрицательные изопотенциальные линии - в правой и верхней части тела. Линия нулевого потенциала ориентирована перпендикулярно направлению среднего результирующего вектора.
