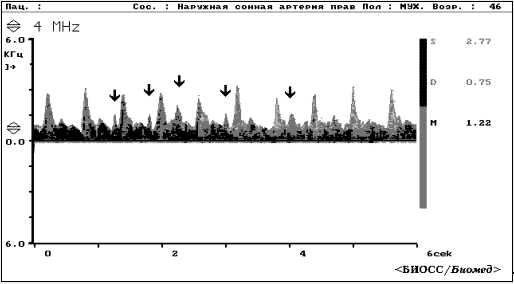

Рис 1.9 Допплерограмма НСА с пробой Russel.

Проведение этой пробы при локации ВСА не приводит к появлению дополнительных систолических "пичков", что является дифференциальным признаком.

Метод оценки степени стеноза при каротидной допплерографии основан на том, что при условии неразрывности потока (кровеносная система человека отвечает этому условию) масса крови, протекающей через поперечное сечение сосуда (ОСА или ВСА), является величиной постоянной. Следовательно, сужение ВСА в определенном сегменте должно вызывать увеличение скорости кровотока в этом сегменте, причем очевидно, что чем больше сужение, тем большая скорость кровотока будет регистрироваться.

В постстенотическом сегменте скорость кровотока резко замедляется, то есть упорядоченный ламинарный тип кровотока становится нерегулярным (турбулентным) (Рис 1.10).

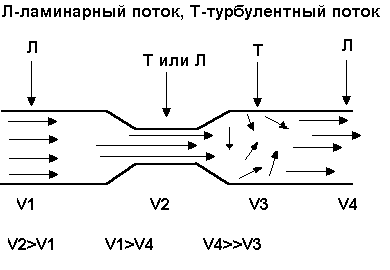

Рис 1.10 Соотношение типов потока и скоростей при локальном сужении сонной артерии.

Диагностические критерии каротидной допплерографии основаны на этих гемодинамических особенностях.

Математическая обработка спектрограммы дает целый ряд дополнительных диагностических критериев, ценность которых различна. К ним относятся:

Smax - максимальная систолическая амплитуда, отражающая наибольшую систолическую скорость кровотока в точке локации.

Smax является основным критерием при каротидной допплерографии. Ее увеличение больше нормальных значений свидетельствует о наличии стеноза в зоне локации артерии.

Dmax - максимальный диастолический пик, отражающий максимальную диастолическую скорость в данной точке.

Увеличение этого показателя больше нормальных величин свидетельствует о наличии стеноза, а снижение - об увеличении циркуляторного сопротивления в бассейне лоцируемой артерии.

SB ( spectrum broadening ) или индекс спектрального расширения характеризует степень турбулентности кровотока в месте локации.

Этот индекс рассчитывается по формуле:

SB = ( Smax-A ) /Smax ,

где A - скорость максимальной интенсивности потока.

При преобладании низких скоростей кровотока, что характерно для турбулентного потока, индекс SB увеличивается выше нормальных величин.

PI - индекс пульсации, характеризующий циркуляторное сопротивление в бассейне лоцируемой артерии и рассчитываемый по формуле:

PI = ( Smax - Dmax )/M ,

где M - средняя скорость кровотока в точке локации.

Уменьшение максимальной диастолической скорости или средней скорости кровотока приводит к увеличению этого показателя, указывая на повышение циркуляторного сопротивления.

IR ( индекс Пурселло ) - индекс циркуляторного сопротивления.

Рассчитывается по формуле:

IR = ( Smax- Dmax )/Smax.

Увеличение этого индекса также указывает на повышение циркуляторного сопротивления, а его снижение на снижение периферического сопротивления в бассейне лоцируемой артерии.

Обследование больных проводится лежа на спине, так, чтобы голова была слегка повернута в сторону, противоположную лоцируемым артериям. На каждой стороне проводится локация по крайней мере в трех точках: у нижнего края кивательной мышцы (ОСА), у верхнего края щитовидного хряща (проксимальный сегмент ВСА) и у угла нижней челюсти (дистальный сегмент ВСА).

Нормальные показатели

Таблица 2
