Схема проведения допплерографического исследования

Используемые датчики: 4 или 8 МГц в постоянноволновом режиме.

Исследуемый находится в положении лежа на спине. Голова откинута несколько назад так, чтобы были легко доступны для пальпации общие сонные артерии. Дистальный конец датчика устанавливается в медиальный угол глазницы так, чтобы ультразвуковой пучок был направлен в проекцию перекреста зрительных нервов. Легкими движениями проксимального конца датчика достигается максимальный устойчивый сигнал.

В норме кровоток в надблоковой артерии направлен к покровам черепа (антеградный кровоток), то есть навстречу вектору ультразвукового пучка с регистрацией допплерограммы выше изолинии (Рис 1.6).

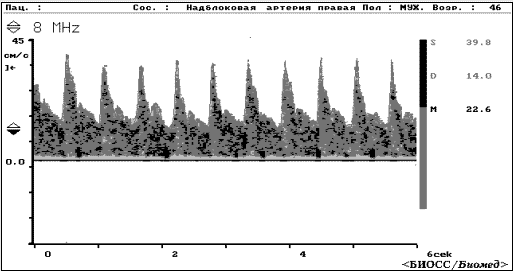

Рис 1.6 Допплерограмма надблоковой артерии.

В то же время, антеградный кровоток может иметь место и при коллатеральном перетоке через передние отделы виллизиева круга (например, при окклюзии ВСА). Поэтому, в дополнении к фоновому исследованию, проводятся компрессионные пробы в следующем порядке:

гомолатеральная общая сонная артерия,

контралатеральная общая сонная артерия,

ветви наружной сонной артерии со стороны исследования,

ветви наружной сонной артерии с контралатеральной стороны.

В норме компрессия соименной общей сонной артерии приводит к редукции кровотока в надблоковой артерии, что указывает на проходимость внутренней сонной артерии (Рис 1.7).

Компрессия ветвей наружной сонной артерии (поверхностной височной артерии - у козелка ушной раковины, лицевой- у угла нижней челюсти, верхнечелюстной- в "собачьей ямке" у нижнего края орбиты) в норме приводит к увеличению кровотока в надблоковой артерии или реакция на компрессию отсутствует.

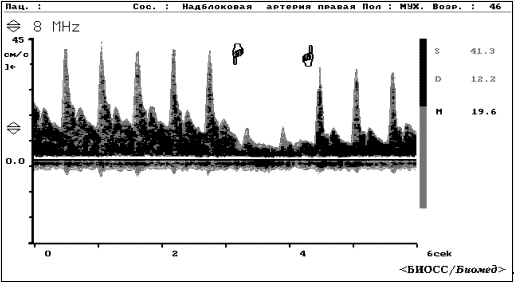

Рис 1.7. Допплерограмма надблоковой артерии с компрессией гомолатеральной ОСА.

Нормальные показатели

Приводя в этом разделе нормальные показатели периорбитальной допплерографии, следует отметить, что они разработаны на основании изучения больших групп клинически здоровых пациентов.

Приведенные в табл. 1 показатели нормы верны для допплеровских систем типа "БИОМЕД" (Россия) и моделей фирмы EME/Nicolete (Германия-США).

При использовании других моделей необходима предварительная разработка нормальных показателей периорбитальной допплерографии для конкретного прибора.

Таблица 1

Используемые датчики: 4 МГц в постоянноволновом или импульсном режимах.

Суть метода состоит в изучении спектральных характеристик допплеровского сигнала при непосредственной локации сонных артерий. Получаемая в реальном масштабе времени спектрограмма состоит из точек разного цвета, совокупность которых дает спектр скоростей в поперечном сечении артерии за время сердечного цикла. Положение данной точки по отношению к оси ординат (шкала частот) соответствует определенной линейной скорости кровотока (выражаемой в соответствии с принципом Допплера в КГц), а ее цвет - удельному весу данной частоты в спектре (при максимальной интенсивности точка окрашивается в красный, при минимальной - в синий цвета).

Спектрограммы ВСА и НСА различаются по форме: спектрограмма НСА имеет острый систолический пик и низкую диастолическую составляющую, а спектрограмма ВСА - широкий систолический пик и значительно более высокую диастолическую составляющую (Рис 1.8).

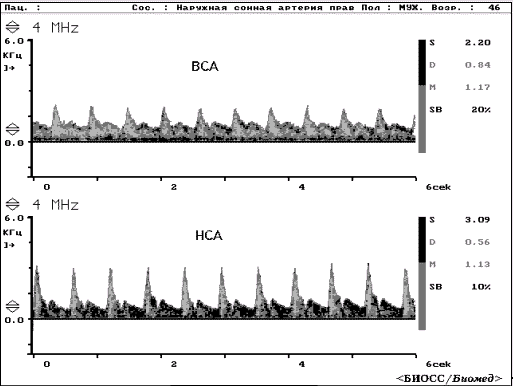

Рис 1.8 Допплерограммы ВСА и НСА.

В сомнительных случаях спектрограммы ВСА и НСА дифференцируются с помощью пробы D.Russel. Суть ее состоит в том, что во время локации артерий в области бифуркации ОСА проводятся очень кратковременная повторная компрессия поверхностной височной артерии (ПВА) перед козелком уха (фактически, исследователь наносит короткие удары указательным пальцем свободной руки в область проекции ПВА, сила которых должна быть достаточной, чтобы вызвать компрессию ПВА). Если лоцируется НСА, то на спектрограмме появляются небольшие дополнительные систолические "пички", поскольку компрессия ПВА в систолу выключает часть кровотока из НСА, которая возвращается в нее во время диастолы (Рис 1.9).
