Знак допплеровского сдвига, а значит, и направление кровотока определяется по соотношению фаз прямого (синфазного) и квадратурного каналов. Если этот сдвиг положителен, то квадратурный сигнал отстает на от синфазного, и опережает в противном случае.

Из выражений (5) и (6) следует, что для разделения сигналов необходимо “сдвинуть” один из каналов относительно другого на , а затем произвести суммарно-разностную операцию над полученными сигналами.

Из предложенных до сих пор методов разделения сигналов прямого и обратного кровотока наибольшее развитие получили 2 метода:

· обработка прямого и квадратурного канала в фазовой области;

· применение цифровой обработки сигналов и, в частности, фильтра Гильберта.

Первый метод поясняется на рис.1.1.7.2.3.

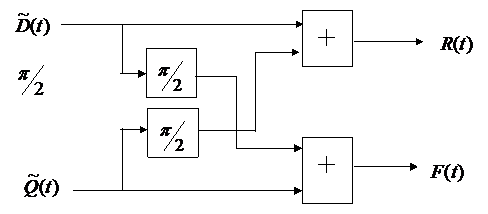

Рис. 1.24 Выделение сигналов прямого и обратного кровотока в фазовой области.

Оба сигнала, прямой и квадратурный, описываемые соответственно уравнениями (2.3) и (2.4), сдвигаются на и суммируются с другим, несдвинутым, сигналом. В результате получаются два полностью разделенных канала.

Так, сдвигая прямой сигнал , описываемый (5), получаем:

Суммирование с квадратурным сигналом приводит к удалению компонента, относящегося к обратному кровотоку:

Точно также, сдвигая квадратурный канал и суммируя с прямым каналом , получим компоненту обратного кровотока:

Второй подход основывается на применении фильтра Гильберта. ФГ представляет собой обычный, нерекурсивный фильтр. Именно из-за своего свойства сдвигать фазу на 90°, он применяется в модемах как детектор огибающей. Коэффициенты ФГ рассчитываются по формуле:

для , где - порядок ФГ, и для .

Так как ФГ реализуется в цифровом виде, обрабатываемый сигнал должен быть оцифрован посредством АЦП. В этом случае тракт обработки прямого и квадратурного канала имеет вид, показанный на рис. 1.25:

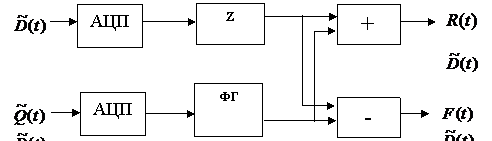

Рис.1.25 Выделение сигналов прямого и обратного кровотока в частотной области.

Здесь Z – линия задержки на половину длины ФГ. Таким образом, структурная схема непрерывно‑волнового УЗ допплеровского прибора со звуковой индикацией и выделением информации о направлении кровотока выглядит как показано на рис. 1.26.

Отличие от ранее рассмотренной схемы – в блоках 5 и 7. Блок синхронного детектора 5 включает в себя схему формирования квадратурного сигнала, которая будет рассмотрена позднее и рассмотренную ранее схему квадратурного демодулятора рис. 1.24. Блок 7 содержит два полосовых фильтра и схему выделения информации о направлении кровотока – рис. 2.4. или 2.5., сигналы с выходов которых усиливаются посредством УНЧ и подаются на громкоговорители или головные телефоны 9.

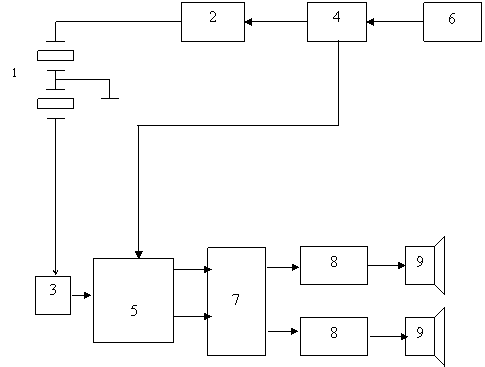

Рис.1.26 Блок схема непрерывно-волнового допплеровского прибора с выделением информации о направлении скорости кровотока

1 – УЗ датчик, 2 – УМ, 3 – предварительный усилитель, 4 – задающий генератор, 5 – синхронный детектор и схема формирования квадратурных сигналов, 6 – кварцевый резонатор, 7 – полосовой фильтр и схема выделения сигналов прямого и обратного кровотока, 8 – УНЧ, 9 – громкоговорители.
